NimbleTrack Kablosuz 3D Tarama Sistemi
NimbleTrack, tamamen kablosuz tarayıcı ve optik izleyiciden oluşan, küçük ve orta boy parçaların hassas 3D ölçümü için tasarlanmış hedefsiz (target-free) taşınabilir bir tarama sistemidir.
- Doğruluk0,025 mm'ye kadar
- Tarama Hızı4.900.000 ölçüm/saniye
- Tarama Alanı500 mm x 600 mm
- BağlantıWi-Fi 6 (Kablosuz)
3 Tarama Modu
- 1Ultra Hızlı Tarama
- 2Hiperince Tarama
- 3Derin Delik Tarama
NimbleTrack, küçük ve orta boy parçaların hassas ölçümü için geliştirilmiş, kompakt ve çevik bir kablosuz 3D tarama sistemidir. Dahili bataryaları ve üzerinde taşıdığı işlemci gücü sayesinde hem tarayıcı hem de optik izleyici (tracker) tamamen kablosuz çalışır; güç ve veri kablosu ihtiyacı ortadan kalktığı için saha koşullarında harici bir altyapıya gerek kalmadan ölçüm yapılabilir.
Karbon fiber tek parça gövde (CFFIM) teknolojisi sayesinde hafif ama yapısal olarak son derece sağlamdır. Tarayıcı ve izleyicideki çift kenar (edge) işlem birimleri ile 120 FPS yüksek kare hızında çalışır. Opsiyonel özellikleri arasında delik ve yiv gibi kapalı detayları ölçmek için akıllı kenar tanıma, i-Probe500 temas probu ile eşleşme, ölçüm menzilini genişletmek için çoklu izleyici kullanımı ve robotik sistemlerle otomatik ölçüm entegrasyonu bulunur.
Tarayıcı tek başına 0,020 mm, sistem bütünü ise 0,025 mm'ye varan doğruluk sunar; saniyede 4.900.000 ölçüm noktası hızına, 500 x 600 mm tarama alanına ve i-Tracker başına 3.200 mm izleme mesafesine sahiptir. Wi-Fi 6 bağlantısı ve .stl, .obj, .ply, .asc, .igs, .txt gibi çıktı formatlarıyla NimbleTrack; otomotiv, havacılık ve ağır sanayide saha ölçümleri için pratik ve taşınabilir bir çözümdür.

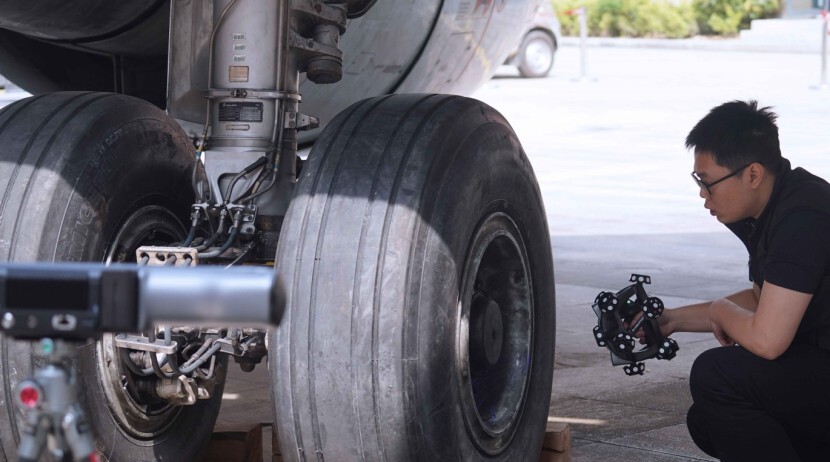

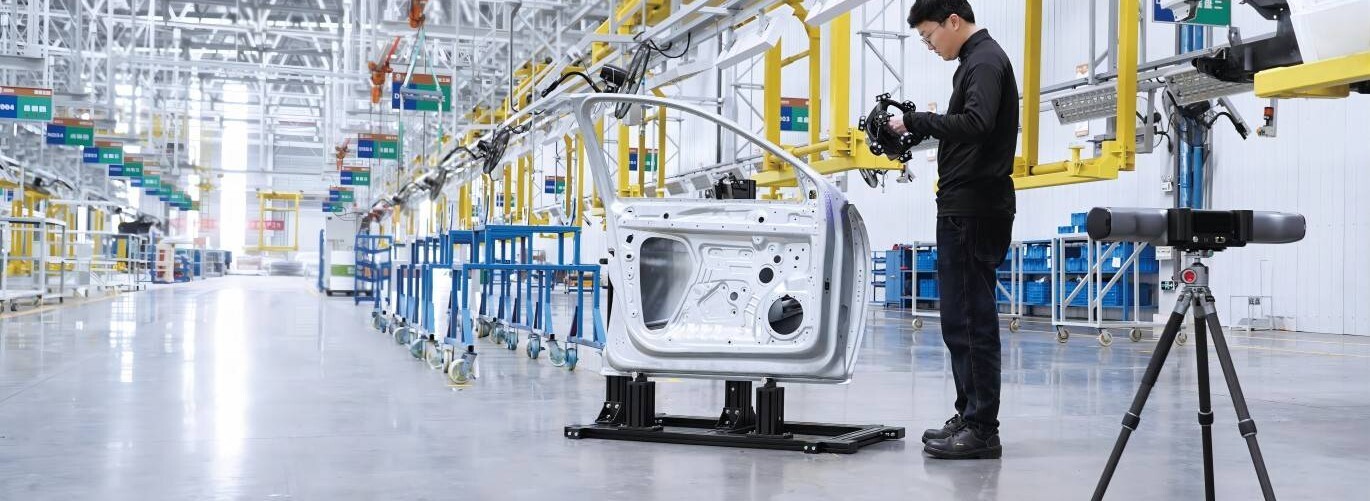

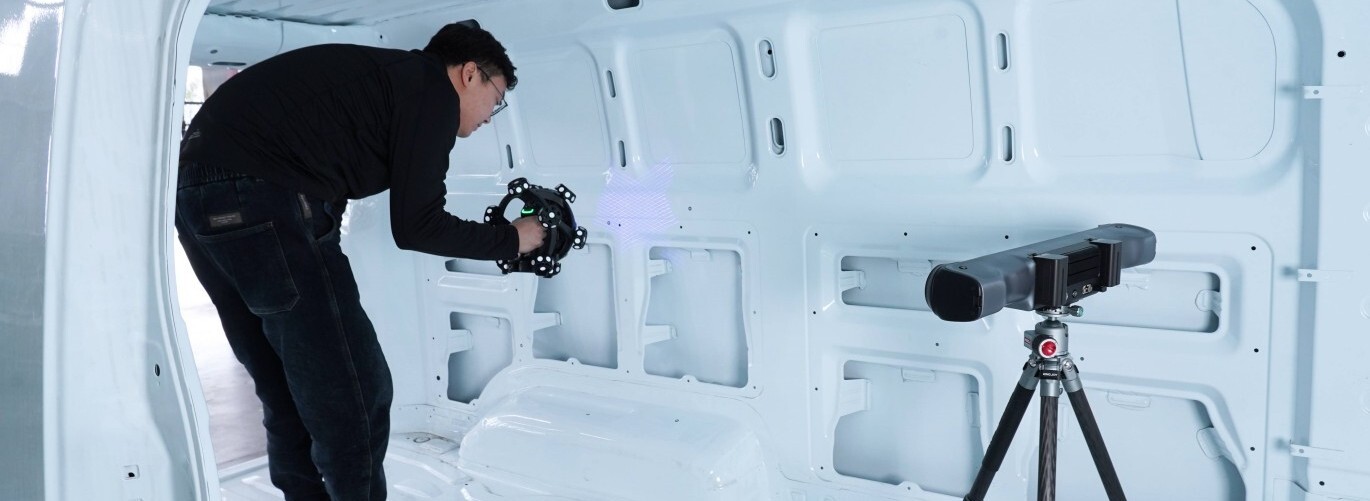

Bu cihazla gerçekleştirilen örnek tarama çalışmalarından görüntüler.
Havacılık
SCANOLOGY, havacılık sektöründeki üreticiler için güvenilir 3D dijitalleştirme ve tahribatsız muayene (NDT) çözümleri sunarak üretim süreçlerinde çığır açan iyileştirmeler sağlar.
Otomotiv
3D tarama teknolojisi, otomotiv üreticileri için daha düşük geliştirme maliyeti, özgün tasarım ve sıkı kalite kontrolü sağlayarak daha değerli pazar fırsatlarının keşfedilmesine imkan tanır.
Kalıp
Yüksek hassasiyetli 3D tarama, kalıp üreticilerine ürün geliştirme sürecinde büyük kolaylık ve verimlilik sağlar, ürün yaşam döngüsünü uzatır.
Enerji ve Ağır Sanayi
SCANOLOGY 3D tarayıcıları; 3D ölçüm, tarama ve dijital çözümleriyle enerji sektöründeki zorlukların üstesinden gelerek Ar-Ge süreçlerini hızlandırır ve ürün kalitesini sıkı şekilde kontrol eder.
Demiryolu ve Gemi
SCANOLOGY, demiryolu ve gemi inşa sektöründeki üreticiler için güvenilir 3D dijitalleştirme ve tahribatsız muayene çözümleri sunarak üretim süreçlerinde çığır açan iyileştirmeler sağlar.
Endüstri Dışı
SCANOLOGY'nin 3D tarama çözümleri; kültürel miras, sanat, tıp ve eğitim gibi endüstri dışı alanlarda da hassas dijitalleştirme imkanı sunar.
| Özellik | NimbleTrack |
|---|---|
| Tarama doğruluğu (sadece tarayıcı) | 0,020 mm'ye kadar |
| Sistem doğruluğu | 0,025 mm'ye kadar |
| i-Tracker başına izleme mesafesi | 3.200 mm |
| Hacimsel doğruluk (3,2 m) | 0,064 mm |
| Delik konum doğruluğu | 0,050 mm |
| Çözünürlük | 0,020 mm'ye kadar |
| Karşılıklı mesafe | 300 mm |
| Alan derinliği | 400 mm |
| Tarama alanı | 500 mm x 600 mm |
| Tarama kare hızı | 120 fps |
| Ölçüm hızı | 4.900.000 ölçüm/saniye |
| i-Scanner boyutları | 238 x 203 x 230 mm |
| i-Scanner ağırlığı | 1,3 kg (net), 1,4 kg (bataryalı) |
| i-Tracker boyutları | 570 x 87 x 94 mm |
| i-Tracker ağırlığı | 2,2 kg (net), 2,6 kg (bataryalı) |
| Koruma kutusu boyutu | 1000 x 425 x 280 mm |
| Çalışma sıcaklığı aralığı | -10°C - 40°C |
| Çalışma nemi | %10-90 RH |
| Kablosuz standart | Wi-Fi 6 (802.11a/b/g/n/ac) |
| Çıktı formatları | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk |
