TrackScan Sharp Optik 3D Tarama Sistemi
Sınırların Ötesinde Büyük Hacimli ve Hassas Ölçüm
25 MP endüstriyel kameralar ve 8,5 m'ye varan izleme mesafesiyle büyük ölçekli parçaların uzun mesafeden hassas ölçümü için optik tarama sistemi.
- Doğruluk0,025 mm
- Ölçüm Hızı6.000.000 ölçüm/s
- Ölçüm Hacmi135 m³'e kadar
- Kamera25 MP
3 Tarama Modu
- 1Ultra Hızlı Tarama
- 2Hiperince Tarama
- 3Derin Delik Tarama
- 4Kablosuz Çalışma
- 5Çoklu İzleyici Desteği

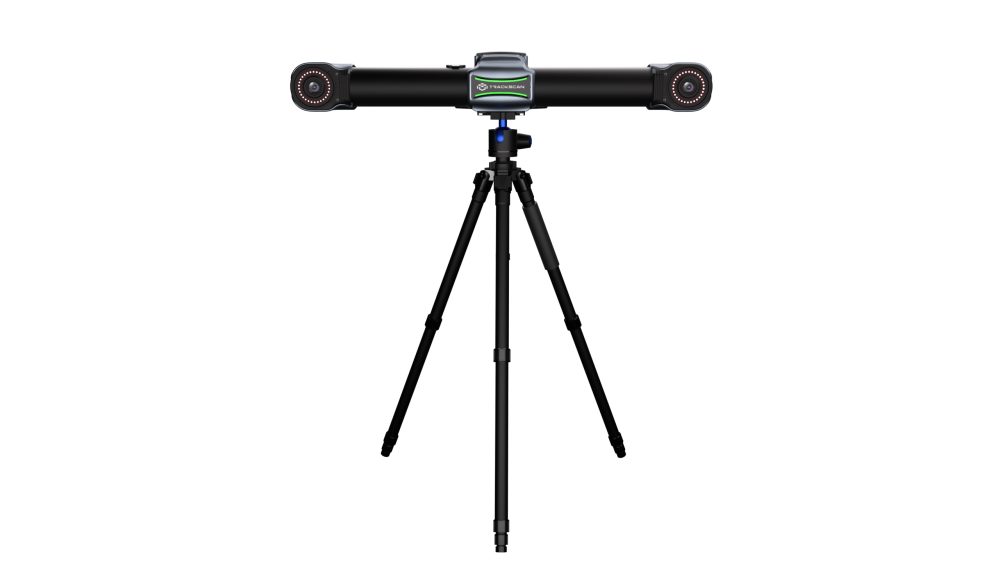

TrackScan Sharp, 25 megapiksel endüstriyel kameralar ve uçtaki (edge) işlem gücüyle donatılmış optik bir 3D ölçüm sistemidir. 8,5 metreye varan izleme mesafesi ve 135 m³'e ulaşan endüstriyel ölçüm hacmiyle, uzun mesafeden büyük ölçekli parçaların ölçümü için tasarlanmıştır.
81 birincil, 17 paralel ve 1 derin delik olmak üzere toplam 99 mavi lazer hattına sahip sistem, saniyede 6.000.000 ölçüm noktası toplayabilir. Hafif ama yüksek mukavemetli CFFIM yapısıyla kararlı bir gövdeye sahip olan cihaz, kablosuz çalışabilir ve karmaşık kurulum gerektirmeden kullanıma hazırdır.
Sharp-S, Sharp-E ve Sharp-49 olmak üzere farklı ölçüm hacmi ve doğruluk seviyelerinde sunulan TrackScan Sharp; havacılık, otomotiv, enerji, ağır sanayi, raylı sistemler ve kalıpçılık başta olmak üzere büyük parçaların kalite kontrolü ve tersine mühendisliğinde, çoklu izleyici ve robot kol entegrasyonuyla ölçüm hacmini genişletebilen esnek bir çözümdür.
Havacılık
SCANOLOGY, havacılık sektöründeki üreticiler için güvenilir 3D dijitalleştirme ve tahribatsız muayene (NDT) çözümleri sunarak üretim süreçlerinde çığır açan iyileştirmeler sağlar.
Otomotiv
3D tarama teknolojisi, otomotiv üreticileri için daha düşük geliştirme maliyeti, özgün tasarım ve sıkı kalite kontrolü sağlayarak daha değerli pazar fırsatlarının keşfedilmesine imkan tanır.
Kalıp
Yüksek hassasiyetli 3D tarama, kalıp üreticilerine ürün geliştirme sürecinde büyük kolaylık ve verimlilik sağlar, ürün yaşam döngüsünü uzatır.
Enerji ve Ağır Sanayi
SCANOLOGY 3D tarayıcıları; 3D ölçüm, tarama ve dijital çözümleriyle enerji sektöründeki zorlukların üstesinden gelerek Ar-Ge süreçlerini hızlandırır ve ürün kalitesini sıkı şekilde kontrol eder.
Demiryolu ve Gemi
SCANOLOGY, demiryolu ve gemi inşa sektöründeki üreticiler için güvenilir 3D dijitalleştirme ve tahribatsız muayene çözümleri sunarak üretim süreçlerinde çığır açan iyileştirmeler sağlar.
Endüstri Dışı
SCANOLOGY'nin 3D tarama çözümleri; kültürel miras, sanat, tıp ve eğitim gibi endüstri dışı alanlarda da hassas dijitalleştirme imkanı sunar.
| Özellik | TrackScan Sharp-S | TrackScan Sharp-E | TrackScan Sharp-49 |
|---|---|---|---|
| Doğruluk | 0,025 mm'ye kadar | 0,025 mm'ye kadar | 0,025 mm'ye kadar |
| Ölçüm hızı | 6.000.000 ölçüm/s | 6.000.000 ölçüm/s | 2.600.000 ölçüm/s |
| Tarama alanı | 800 × 700 mm | 800 × 700 mm | 500 × 600 mm |
| Çözünürlük | 0,02 mm'ye kadar | 0,02 mm'ye kadar | 0,020 mm'ye kadar |
| Lazer sınıfı | SINIF II | SINIF II | SINIF II |
| Endüstriyel ölçüm hacmi | 135 m³'e kadar | 90 m³'e kadar | — |
| Delik konum doğruluğu | 0,05 mm | 0,05 mm | 0,050 mm |
| Karşılıklı mesafe | 300 mm | 300 mm | 300 mm |
| Alan derinliği | 400 / 800 mm | 400 / 800 mm | 400 mm |
| İzleyici başına takip mesafesi | — | — | 6.000 mm |
| Parça boyut aralığı | — | — | 0,1 – 12 m |
| Kamera çözünürlüğü | 25 MP (i-Tracker) | 25 MP (i-Tracker) | 25 MP (i-Tracker) |
| Bağlantı | USB 3.0, Ağ Arayüzü | USB 3.0, Ağ Arayüzü | USB 3.0, Ağ Arayüzü |
| Çalışma sıcaklığı aralığı | -10°C ile 40°C arası | -10°C ile 40°C arası | 0°C ile 45°C arası |
| Sertifikalar | CE, RoHS, WEEE, FCC | CE, RoHS, WEEE, FCC | CE, RoHS, WEEE |
