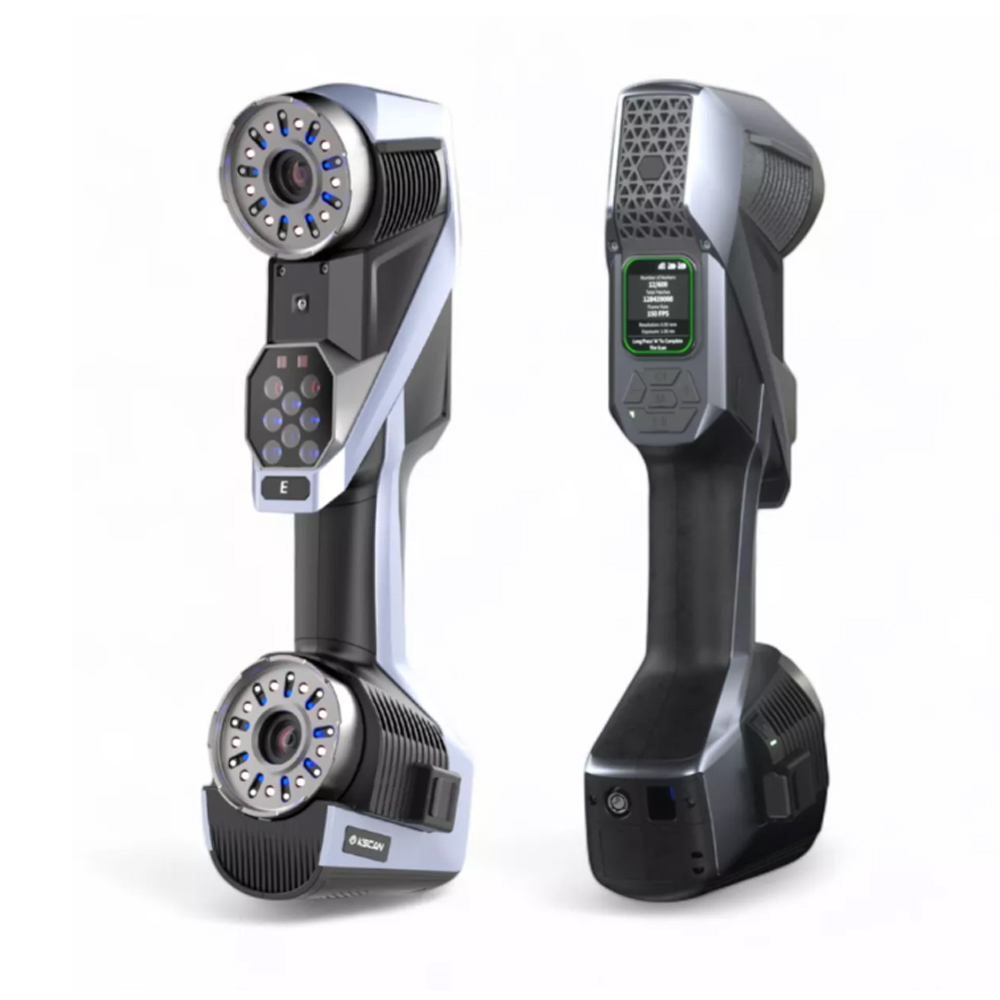

KSCAN-E 3D Tarayıcı
Akıllı ve Kablosuz Amiral Gemisi Tarayıcı
0,020 mm doğruluk, 6 farklı tarama modu ve tam kablosuz çalışmasıyla küçük parçadan büyük montajlara uzanan geniş bir ölçüm yelpazesi sunan amiral gemisi 3D tarayıcı.
- Doğruluk0,020 mm
- Tarama Hızı8.290.000 ölçüm/s
- Tarama Alanı1440 x 1000 mm
- BağlantıKablosuz (Wi-Fi 6)
6 Tarama Modu
- 1Ultra Hızlı Tarama (Çapraz)
- 2Hiperince Tarama
- 3Geniş Alan Taraması
- 4Derin Delik Taraması
- 5Kablosuz ve Dahili İşlem Gücü
KSCAN-E, kablosuz bağlantıyı dahili işlem gücüyle birleştirerek küçük parçalardan büyük montajlara kadar geniş bir ölçüm yelpazesinde yüksek doğruluk sunan amiral gemisi, hepsi bir arada 3D tarayıcıdır. Çapraz lazer teknolojisi, 180 FPS işleme hızı ve dahili hesaplama modülü sayesinde tamamen kablosuz bir tarama deneyimi sağlar.
6 farklı tarama moduyla ultra hızlı tarama, geniş alan ölçümü, ince detay yakalama, derin delik taraması ve fotogrametri tabanlı büyük ölçekli analiz yapılabilir. 17 paralel mavi lazer hattı ve yüksek performanslı endüstriyel kameralarla donatılan cihaz, 0,010 mm'ye varan çözünürlük ve 0,020 mm doğruluk sunar; 800 mm hassas skala çubuğuyla birlikte kullanıldığında 0,015 mm + 0,015 mm/m hacimsel doğruluğa ulaşır.
Saniyede 8.290.000 ölçüm noktası toplama hızına ve 1440 x 1000 mm tarama alanına sahip KSCAN-E; havacılık, otomotiv, kalıpçılık, enerji, ağır sanayi ve raylı sistemler başta olmak üzere tasarım doğrulama ve kalite kontrol süreçlerini daha akıllı ve verimli hale getiren esnek bir çözümdür.
Havacılık
SCANOLOGY, havacılık sektöründeki üreticiler için güvenilir 3D dijitalleştirme ve tahribatsız muayene (NDT) çözümleri sunarak üretim süreçlerinde çığır açan iyileştirmeler sağlar.
Otomotiv
3D tarama teknolojisi, otomotiv üreticileri için daha düşük geliştirme maliyeti, özgün tasarım ve sıkı kalite kontrolü sağlayarak daha değerli pazar fırsatlarının keşfedilmesine imkan tanır.
Kalıp
Yüksek hassasiyetli 3D tarama, kalıp üreticilerine ürün geliştirme sürecinde büyük kolaylık ve verimlilik sağlar, ürün yaşam döngüsünü uzatır.
Enerji ve Ağır Sanayi
SCANOLOGY 3D tarayıcıları; 3D ölçüm, tarama ve dijital çözümleriyle enerji sektöründeki zorlukların üstesinden gelerek Ar-Ge süreçlerini hızlandırır ve ürün kalitesini sıkı şekilde kontrol eder.
Demiryolu ve Gemi
SCANOLOGY, demiryolu ve gemi inşa sektöründeki üreticiler için güvenilir 3D dijitalleştirme ve tahribatsız muayene çözümleri sunarak üretim süreçlerinde çığır açan iyileştirmeler sağlar.
Endüstri Dışı
SCANOLOGY'nin 3D tarama çözümleri; kültürel miras, sanat, tıp ve eğitim gibi endüstri dışı alanlarda da hassas dijitalleştirme imkanı sunar.
| Özellik | Değer |
|---|---|
| Tarama modu – Ultra hızlı tarama (çapraz) | 108 mavi lazer |
| Tarama modu – Hiperince tarama | 17 mavi paralel lazer çizgisi |
| Tarama modu – Geniş alan taraması | 38 çapraz kızılötesi lazer hattı |
| Tarama modu – Derin delik taraması | 1 tekli mavi lazer çizgisi |
| Doğruluk | 0,020 mm |
| Küresellik hatası | 0,030 mm |
| Düzlemsellik hatası | 0,050 mm |
| Hacimsel doğruluk (standart) | 0,015 mm + 0,030 mm/m |
| Hacimsel doğruluk (MSCAN-L15 ile) | 0,015 mm + 0,012 mm/m |
| Tarama hızı en fazla | 8.290.000 ölçüm/s |
| Tarama alanı en fazla | 1440 mm × 1000 mm |
| Çözünürlük en fazla | 0,010 mm |
| Lazer sınıfı | SINIF II (göz için güvenli) |
| Boyutlar | 344 × 124 × 99 mm |
| Bağlantı arayüzleri | USB 3.0 Type-B, Wi-Fi 6 (802.11a/b/g/n/ac) |
| Koruma sınıfı | IP50 |
| Çalışma sıcaklığı aralığı | -10°C ile 40°C arası |
| Çalışma nemi | %10-90 RH |
