KSCAN-Magic 3D Tarayıcı
Beş Farklı Mod Parmaklarınızın Ucunda
Kızılötesi ve mavi lazer teknolojisini tek gövdede birleştiren, 0,020 mm doğruluğa kadar hassas ölçüm yapabilen kompozit el tipi 3D tarayıcı.
- Doğruluk0,020 mm
- Tarama Hızı4.150.000 ölçüm/s
- Tarama Alanı1440 x 860 mm
- BağlantıUSB 3.0
5 Tarama Modu
- 1Geniş Alan Tarama
- 2Ultra Hızlı Tarama
- 3Dahili Geniş Alanlı Fotogrametri
- 4Hiperince Tarama
- 5Derin Delik Tarama
KSCAN-Magic, kızılötesi ve mavi lazer teknolojisini tek gövdede birleştiren yenilikçi bir kompozit el tipi 3D tarayıcıdır. Beş farklı tarama modu sayesinde geniş yüzeyleri hızla, küçük ve derin detayları ise yüksek hassasiyetle tarayabilir: 11 paralel kızılötesi lazer ile geniş alan taraması, çapraz mavi lazer ile ultra hızlı tarama, paralel mavi lazerlerle hiper ince detay taraması, derin delik taraması ve dahili fotogrametri desteği.
Cihaz, 0,020 mm'ye varan doğruluk ve saniyede 2.700.000 ile 4.150.000 arasında ölçüm noktası toplama hızına sahiptir. 1440 x 860 mm tarama alanı ve 925 mm derinlik alanıyla büyük parçalarda dahi az sayıda pozisyonlamayla çalışır; fotogrametri modunda 3760 x 3150 mm'ye kadar geniş alanları referans noktalarıyla birleştirebilir. Koyu ve yansıtıcı yüzeylerde de kararlı sonuç verir, titreşim, sıcaklık ve nem değişimlerinden etkilenmeden -10°C ile 40°C arasında sorunsuz çalışır.
USB 3.0 bağlantısı ile hızlı veri aktarımı sağlayan KSCAN-Magic; havacılık, otomotiv, enerji ve ağır sanayi başta olmak üzere tersine mühendislik, kalite kontrol ve büyük ölçekli parça denetiminde tercih edilen, taşınabilir ve çok yönlü bir çözümdür.

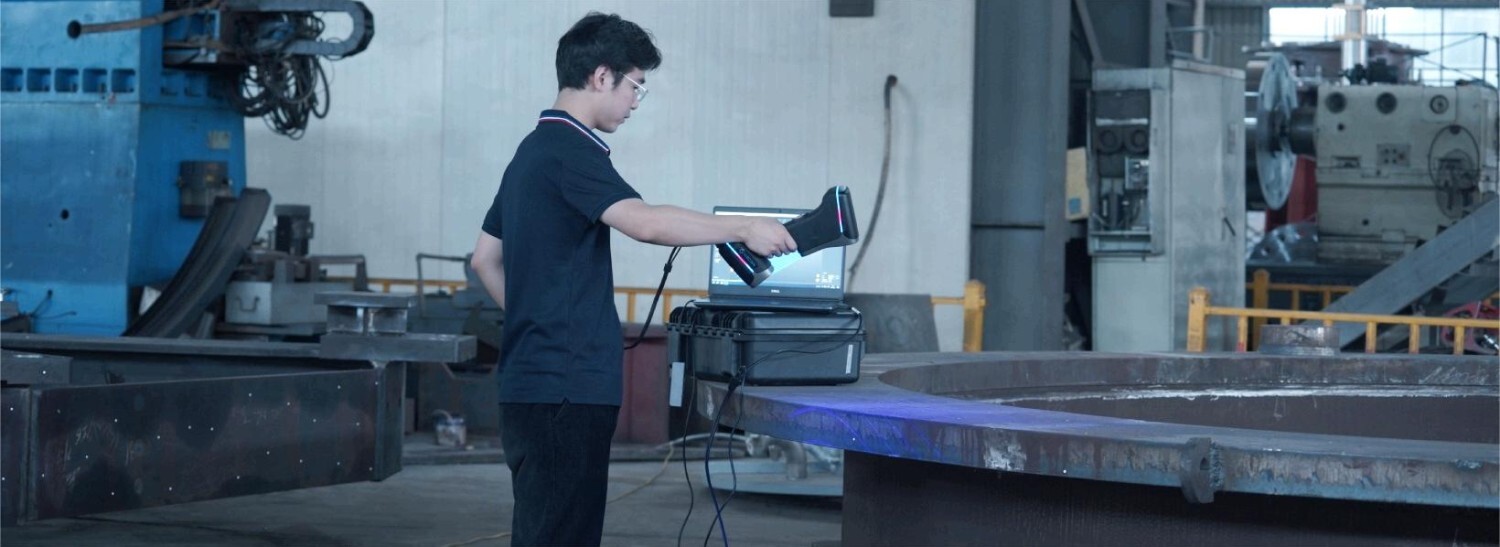

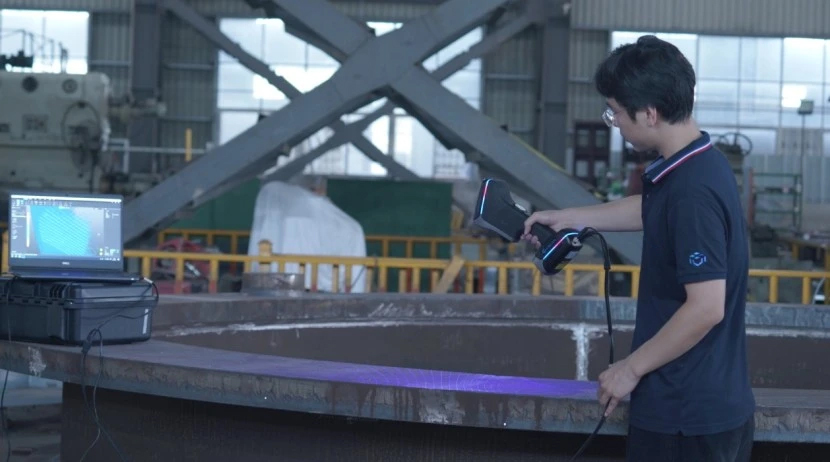

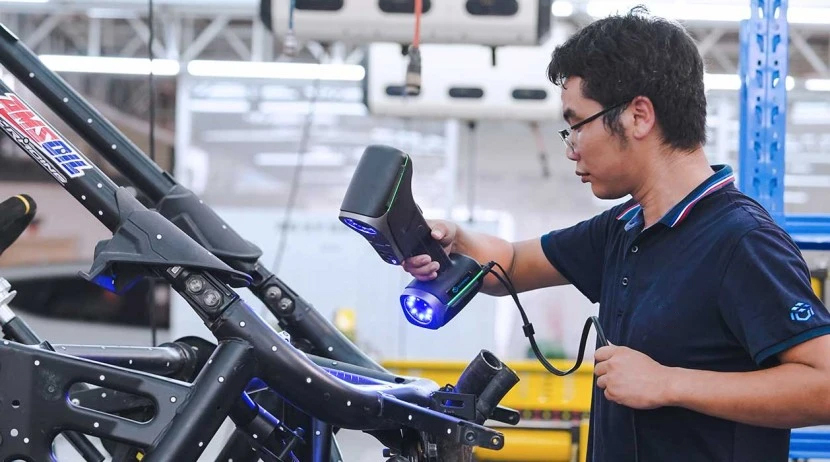

Bu cihazla gerçekleştirilen örnek tarama çalışmalarından görüntüler.
Havacılık
SCANOLOGY, havacılık sektöründeki üreticiler için güvenilir 3D dijitalleştirme ve tahribatsız muayene (NDT) çözümleri sunarak üretim süreçlerinde çığır açan iyileştirmeler sağlar.
Otomotiv
3D tarama teknolojisi, otomotiv üreticileri için daha düşük geliştirme maliyeti, özgün tasarım ve sıkı kalite kontrolü sağlayarak daha değerli pazar fırsatlarının keşfedilmesine imkan tanır.
Kalıp
Yüksek hassasiyetli 3D tarama, kalıp üreticilerine ürün geliştirme sürecinde büyük kolaylık ve verimlilik sağlar, ürün yaşam döngüsünü uzatır.
Enerji ve Ağır Sanayi
SCANOLOGY 3D tarayıcıları; 3D ölçüm, tarama ve dijital çözümleriyle enerji sektöründeki zorlukların üstesinden gelerek Ar-Ge süreçlerini hızlandırır ve ürün kalitesini sıkı şekilde kontrol eder.
Demiryolu ve Gemi
SCANOLOGY, demiryolu ve gemi inşa sektöründeki üreticiler için güvenilir 3D dijitalleştirme ve tahribatsız muayene çözümleri sunarak üretim süreçlerinde çığır açan iyileştirmeler sağlar.
Endüstri Dışı
SCANOLOGY'nin 3D tarama çözümleri; kültürel miras, sanat, tıp ve eğitim gibi endüstri dışı alanlarda da hassas dijitalleştirme imkanı sunar.
| Özellik | Değer |
|---|---|
| Tarama modu – Ultra hızlı tarama | 11 mavi lazer haçı |
| Tarama modu – Hiperince tarama | 7 mavi paralel lazer çizgisi |
| Tarama modu – Geniş alan taraması | 11 paralel kızılötesi lazer hattı |
| Tarama modu – Derin delik taraması | 1 ekstra mavi lazer çizgisi |
| Doğruluk (1) | 0,020 mm'ye (0,0008 inç) kadar |
| Tarama hızı en fazla | 2.700.000 ölçüm/s |
| Tarama alanı şu kadar | 1440 mm × 860 mm (57,0 inç × 33,9 inç) |
| Lazer sınıfı | SINIF II (göz için güvenli) |
| Çözünürlük en fazla | 0,010 mm (0,0004 inç) |
| Fotogrametri sistemi – Tarama alanı | 3760 mm × 3150 mm (148,0 inç × 124,0 inç) |
| Fotogrametri sistemi – Alan derinliği | 2500 mm (98,4 inç) |
| Hacim doğruluğu (2) – Tek başına çalışmak | 0,015 mm + 0,030 mm/m (0,0006 in + 0,00036 in/ft) |
| Hacim doğruluğu (2) – 1 metrelik referans çubuğuyla çalışma | 0,015 mm + 0,020 mm/m (0,0006 in + 0,00024 in/ft) |
| Hacim doğruluğu (2) – MSCAN-L15 ile çalışma | 0,015 mm + 0,012 mm/m (0,0006 in + 0,00014 in/ft) |
| Karşılıklı mesafe | 300 mm (11,8 inç) |
| Alan derinliği | 925 mm (36,4 inç) |
| Çıktı formatları | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk ve benzerleri |
| Çalışma sıcaklığı aralığı | -10°C ile 40°C arası (14°F ile 104°F arası) |
